配電柜在生產生活中應用范圍廣型號多，但不同型號的配電柜實物圖和接線原理圖是差不多的。因此只要掌握了各配電柜型號的原理在實際維修安裝中就不會出錯。低壓電器是組成電動機基本控制線路的控制電器。而電動機的基本控制線路又是組成各種機床及機械設備的電氣控制線路的基本環節。

　　因此，掌握好配電柜接線圖原理，認識實物圖非常重要，對掌握各種機床及機械設備的電氣控制線路的安裝、調試與維修具有很重要的作用，以下是對配電柜型號大全的詳細介紹。生產機械的電氣圖中，常用來表示電氣線路的有電路圖(也稱原理圖)和接線圖(也稱互連圖)兩種。電氣系統的原理圖是根據生產機械運動形式對電氣設備的要求繪制而成，是用來協助理解電氣設備的各種功能。

　　它是采用_規定的圖形符號和文字符號并按工作順序排列，詳細表示電路、設備或成套裝置的全部基本組成和連接關系，而不考慮其實際位置的一種簡圖，圖中各元件、器件和設備的可動部分通常應表示在非激勵或不工作的狀態或位置。同時各圖形符號表示的方法可以采用集中表示法?也可以采用半集中表示法和分開表示法，但屬于同二個電器的各元件應該用相同的文字符號表示。

　　電氣系統的原理圖通常由主電路和輔助電路兩部分組成。主電路(也稱動力電路)是通過強電流的電路。它包括電源電路、受電的動力裝置及其控制、保護電器支路等，是由電源開關、電動機、熔斷器、接觸器主觸點、熱繼電器熱元件等組成。

　　輔助電路是通過弱電流的電路。對一般生產機械設備的輔助電路，總的包括控制電路、照明電路和信號電路等，是由各類接觸器、繼電器的線圈、輔助觸點、按鈕、限位開關的觸點及照明、信號燈等組成在原理圖上，主電路、控制電路、照明電路和信號電路應按功能分開繪出，一般將主電路繪在圖紙的左側，控制電路繪在主電路的右側，照明、信號電路與主電路和控制電路分開繪出。

　　主電路中的電源電路繪成水平線，相序L1、L2、L3自上而下排列，中線N和保護地線PE依次放在相線下面。每個受電的負載及控制、保護電路支路，應垂直電源電路面出，控制和信號電路應垂直繪在兩條或幾條水平電源線之間。耗能元件(如線、電磁離合器、信號燈等)應直接達接在下方的水平電源線上。面控制觸點、信號燈等應連接在上方水平電源線與耗能元件之間，并應盡可能減少線條和避免線條交又。為了看圖方便，一般應自左至右或自上至下表示操作順序。

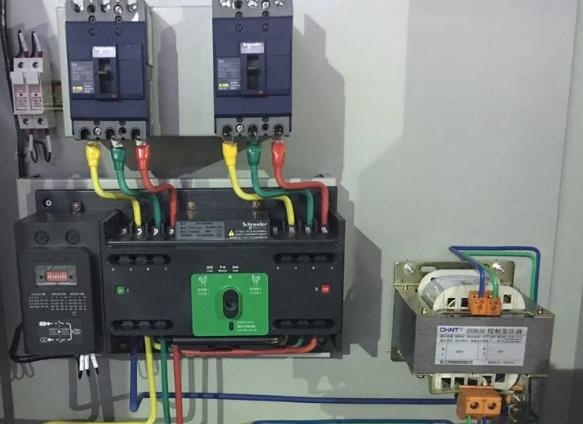

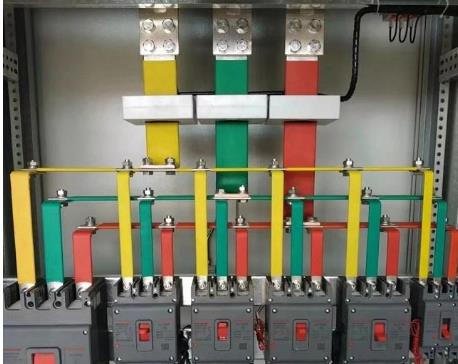

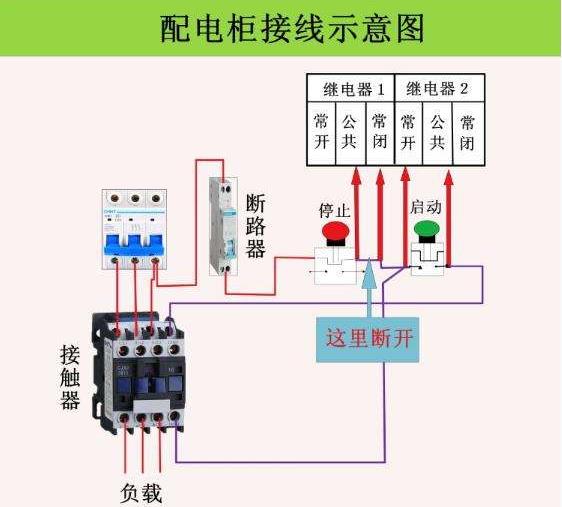

　　電氣原理圖能充分表達電氣設備和電器的用途、作用及工作原理給電氣線路的安裝、調試和檢修提供了依據。電氣接線圖是根據電氣設備和電器元件的實際位置和安裝情況繪制的。以表示電氣設備各個單元之間的接線關系。主要用于安裝接線、線路檢查、線路維修和故障處理。在實際應用中，接線圖通常需要與原理圖和位置圖一起使用。

　　接線圖中一般示出:項目的相對位置、項目代號、端子號、導線號、導線類型、導線截面積、屏蔽和導線合等內容，圖中各個項目(如元件、器件、部件、組件、成套設備等)的表示方法，應采用簡化外形(如正方形、矩形、圓形)表示，必要時也可用圖形符號表示，符號旁應標注項目代號并應與原理圖中的標注一致接線圖中的導線可用連續線和中斷線來表示，也可用線束來表示。

　　在用線束來表示導線組、電纜等時可用加粗的線條表示，在不引起誤解的情況下也可采用部分加粗，生產機械的電氣圖，除電路圖(原理圖)和接線圖以外，一般還應有安裝圖，在必要時還需繪出系統圖或框圖、位置圖、邏輯圖等

　　安裝圖是為用戶提供安裝電氣設備所需的資料和參數，當未提供接線圖時，安裝圖上還必需表明電源線走線的詳細情況和控制柜外面分散安裝的其他控制電器的位置等。

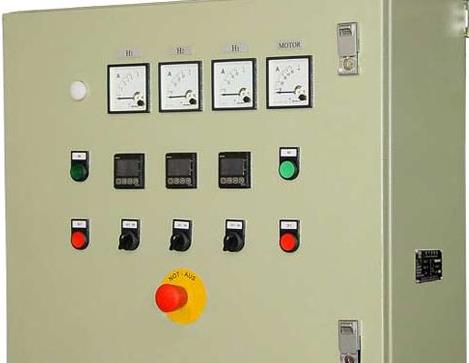

　　對于簡單的配電柜設備，不一定要求繪出上面所提及的各種電氣圖，但不同型號規格的配電柜通常應有電氣原理圖、接線圖(互連圖)和安裝圖。這樣便于安裝維修人員安裝和檢修配電柜設備。
